HPLC και LC-MS σε ένα COA: τι αποδεικνύει η κάθε μέθοδος

Ένα COA πεπτιδίου φέρει συνήθως δύο αναλυτικά παραρτήματα: ένα χρωματογράφημα HPLC και ένα φάσμα μάζας. Δεν λένε το ίδιο πράγμα με δύο τρόπους. Η υγρή χρωματογραφία με ανίχνευση υπεριώδους απαντά στο ερώτημα «πόσο από το υλικό εκλούεται ως μία και μόνη χρωματογραφική οντότητα» και δίνει αριθμό χωρίς ταυτότητα. Η φασματομετρία μάζας απαντά στο ερώτημα «ποιο μόριο είναι αυτό που εκλούεται» και δίνει ταυτότητα χωρίς αξιόπιστο ποσοστό. Οι δύο μέθοδοι δεν είναι εναλλάξιμες και δεν επαληθεύει η μία την άλλη: καλύπτουν διαφορετικά κενά.

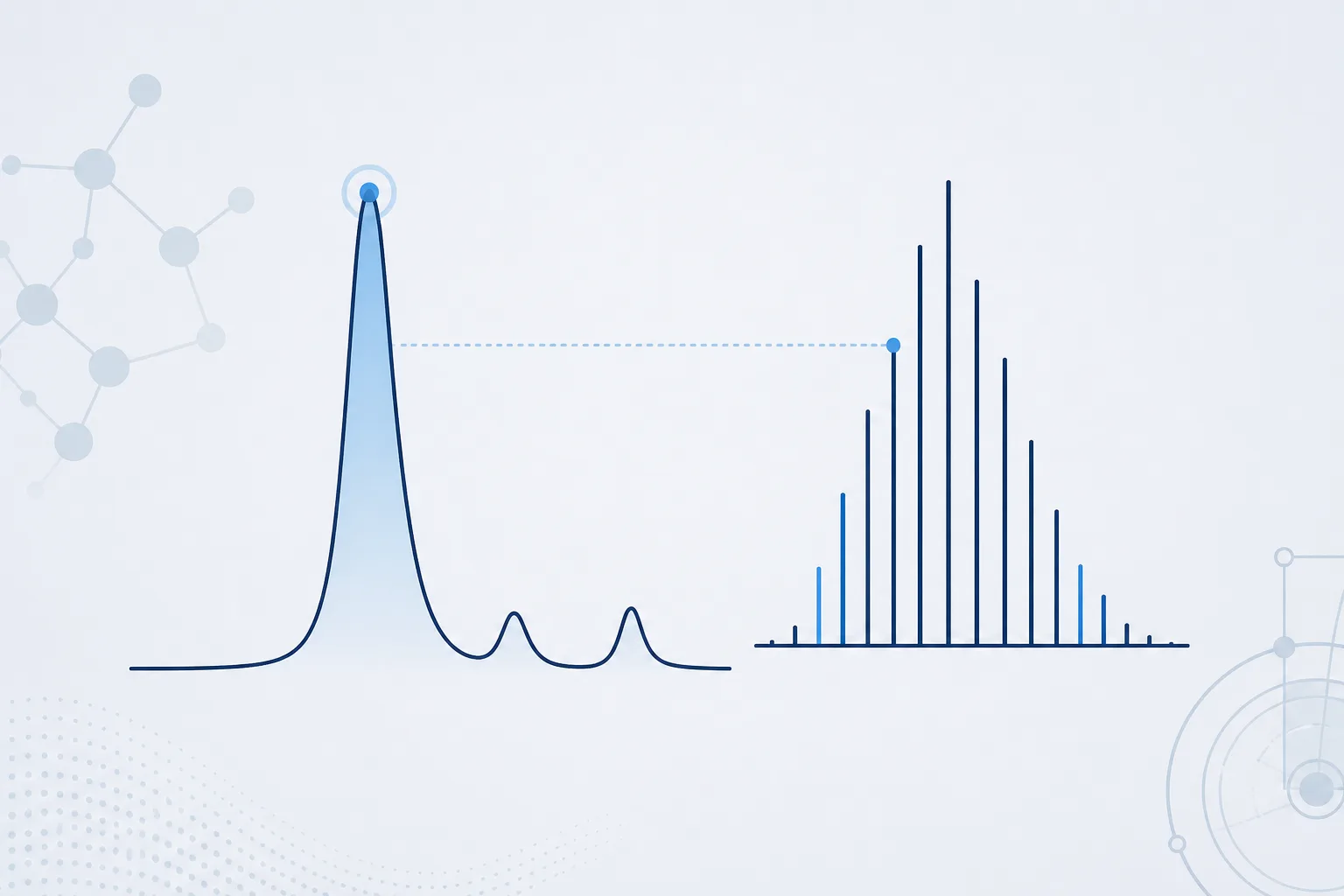

Πρακτικά αυτό σημαίνει δύο πράγματα. Το «99,2%» ενός COA είναι λόγος εμβαδών από τον ανιχνευτή UV και δεν λέει απολύτως τίποτα για το αν η κύρια κορυφή έχει τη σωστή μάζα. Η γραμμή «[M+H]+ 1234,6 — συμφωνεί» επιβεβαιώνει μάζα, όχι αλληλουχία και όχι ποσότητα. Αυτό που πραγματικά συνδέει τα δύο είναι η κοινή έκλουση: όταν το φάσμα λαμβάνεται πάνω στην ίδια κορυφή, μέσα σε μία ανάλυση LC-MS με παράλληλη ανίχνευση UV, τότε —και μόνο τότε— γνωρίζετε ότι ο αριθμός και η ταυτότητα αφορούν το ίδιο υλικό. Δύο ανεξάρτητα παραρτήματα από δύο διαφορετικές αναλύσεις δεν το εγγυώνται αυτό.

Δύο ερωτήματα που δεν ανταλλάσσονται

Στη γλώσσα των προδιαγραφών, η ταυτότητα και η καθαρότητα είναι ξεχωριστά χαρακτηριστικά ποιότητας, με δικές τους δοκιμές και δικά τους κριτήρια αποδοχής. Το γενικό κεφάλαιο 1503 της Φαρμακοποιίας των ΗΠΑ τα απαριθμεί χωριστά για τα συνθετικά πεπτίδια: ταυτότητα, καθαρότητα και συγγενείς προσμείξεις, περιεκτικότητα σε πεπτίδιο, αντισταθμιστικά ιόντα, υγρασία, υπολειμματικοί διαλύτες, μικροβιακό φορτίο ^[1]. Η σειρά δεν είναι τυχαία. Πρώτα τεκμηριώνεται ότι το υλικό είναι το σωστό μόριο, και μετά μετριέται πόσο από αυτό είναι το σωστό μόριο. Ένα COA που δίνει ποσοστό χωρίς ταυτοποίηση έχει μετρήσει με ακρίβεια κάτι που δεν κατονόμασε.

Τι μετρά πραγματικά η HPLC με ανίχνευση UV

Η μέθοδος είναι σχεδόν πάντα χρωματογραφία αντίστροφης φάσης σε στήλη C18, με βαθμίδωση νερού και ακετονιτριλίου παρουσία τριφθοροξικού οξέος, και ανίχνευση στα 214–220 nm, όπου απορροφά ο ίδιος ο πεπτιδικός δεσμός. Η αναφερόμενη καθαρότητα είναι το εμβαδόν της κύριας κορυφής προς το άθροισμα των εμβαδών όλων των κορυφών του χρωματογραφήματος. Είναι ποσοστό σήματος, όχι ποσοστό μάζας, και η απόσταση ανάμεσα στα δύο δεν είναι θεωρητική — τι ακριβώς μετρά και τι αφήνει απ' έξω ένα ποσοστό καθαρότητας είναι ερώτημα ξεχωριστό από την τιμή που τυπώνεται.

Μια κολοβωμένη αλληλουχία έχει λιγότερους πεπτιδικούς δεσμούς, άρα μικρότερη απορρόφηση στα 214 nm, και υποεκπροσωπείται στο ποσοστό. Αντίστροφα, ένα θραύσμα που διατηρεί τρυπτοφάνη ή τυροσίνη υπερεκπροσωπείται αν η ανίχνευση γίνεται στα 280 nm. Δύο εργαστήρια που αναφέρουν «καθαρότητα HPLC» σε διαφορετικό μήκος κύματος δεν αναφέρουν το ίδιο μέγεθος, και η σύγκριση των δύο αριθμών χωρίς τις παραμέτρους της μεθόδου δεν έχει νόημα. Γι' αυτό το χρωματογράφημα, όχι το ποσοστό, είναι το πραγματικό δεδομένο.

• Στήλη: χημεία πλήρωσης, διαστάσεις, μέγεθος σωματιδίων και μέγεθος πόρων.
• Κινητές φάσεις, πλήρης πίνακας βαθμίδωσης, ροή, θερμοκρασία στήλης και όγκος έγχυσης.
• Μήκος κύματος ανίχνευσης — και αν ο ανιχνευτής είναι συστοιχίας διόδων, το εύρος καταγραφής.
• Άξονες με κλίμακα, συνολικός χρόνος ανάλυσης και ορατή γραμμή βάσης.
• Πίνακας ολοκλήρωσης με χρόνο κατακράτησης, εμβαδόν και ποσοστό εμβαδού ανά κορυφή.
• Αποτελέσματα καταλληλότητας συστήματος: διακριτική ικανότητα, αριθμός θεωρητικών πλακών, συντελεστής συμμετρίας, επαναληψιμότητα εγχύσεων ^[2].

Η καταλληλότητα συστήματος είναι το σημείο όπου ένα χρωματογράφημα κρίνεται αντικειμενικά. Το εναρμονισμένο γενικό κεφάλαιο 621 της Φαρμακοποιίας των ΗΠΑ ορίζει πώς υπολογίζονται η διακριτική ικανότητα, ο αριθμός πλακών, ο συντελεστής συμμετρίας και ο λόγος σήματος προς θόρυβο, και θέτει τον συντελεστή συμμετρίας της κορυφής ποσοτικοποίησης στο εύρος 0,8–1,8, εκτός αν η επιμέρους μονογραφία ορίζει διαφορετικά ^[2]. Μια κορυφή με έντονη ουρά που ολοκληρώθηκε ως ενιαία διογκώνει το ποσοστό: ο ώμος που «χάθηκε» μέσα στην κύρια κορυφή είναι ακριβώς η πρόσμειξη που το COA υποτίθεται ότι μετρά.

Το δεύτερο μισό της ίδιας κρίσης είναι τα όρια. Στα φάρμακα, το ICH Q3A(R2) εκφράζει τον έλεγχο προσμείξεων ως τρία κατώφλια: αναφοράς 0,05%, ταυτοποίησης 0,10% και τεκμηρίωσης ασφάλειας 0,15% για τις συνήθεις περιπτώσεις δραστικών ουσιών ^[4]. Το υλικό αποκλειστικά ερευνητικής χρήσης δεν είναι δραστική ουσία φαρμάκου και δεν υπόκειται σε αυτά τα κατώφλια. Η δομή όμως της απάντησης —ανάφερε, ταυτοποίησε, δικαιολόγησε— είναι ο πήχης με τον οποίο συγκρίνεται ένα COA που δηλώνει απλώς «σύνολο προσμείξεων: 0,8%» χωρίς ούτε μία κορυφή κατονομασμένη.

Τι αποδεικνύει το φάσμα μάζας — και πού σταματά

Στον ηλεκτροψεκασμό (ESI) ένα πεπτίδιο δίνει σειρά πολλαπλά φορτισμένων ιόντων, από την οποία προκύπτει με αποσυνέλιξη η ουδέτερη μάζα· σε όργανο MALDI-TOF κυριαρχεί το μονοφορτισμένο ιόν. Και στις δύο περιπτώσεις το COA οφείλει να δείχνει τρία μεγέθη μαζί: θεωρητική μάζα, μετρούμενη μάζα και ανοχή. Οφείλει επίσης να δηλώνει ποια θεωρητική μάζα χρησιμοποιήθηκε: η μονοϊσοτοπική ή η μέση. Για ένα πεπτίδιο μερικών χιλιάδων Da οι δύο τιμές διαφέρουν αισθητά, και η σύγκριση μετρούμενης μονοϊσοτοπικής με θεωρητική μέση μάζα παράγει «απόκλιση» που είναι λογιστικό σφάλμα, όχι χημικό εύρημα.

Η ανοχή είναι το πεδίο που λείπει συχνότερα. Τα όργανα υψηλής διακριτικής ικανότητας αναφέρουν απόκλιση σε ppm και το συνηθισμένο όριο αποδοχής στη βιβλιογραφία είναι της τάξης των 5 ppm· διοργανική μελέτη σύγκρισης έδειξε ωστόσο ότι η πραγματική ακρίβεια εξαρτάται από τον τύπο του αναλυτή, τη βαθμονόμηση και τη μεθοδολογία μέτρησης, και ότι ένα ενιαίο κατώφλι δεν είναι εξίσου αυστηρό για όλα τα όργανα ^[5]. Ένα φάσμα ονομαστικής μάζας με ανοχή περίπου ενός Da δεν μπορεί εξ ορισμού να διακρίνει απαμίδωση, που μετατοπίζει τη μάζα κατά 0,984 Da. Χωρίς δηλωμένη ανοχή, η σύμπτωση δύο αριθμών δεν είναι έλεγχος.

Υπάρχει και ένα σκληρότερο όριο. Η μάζα του ακέραιου μορίου δεν είναι η αλληλουχία. Η λευκίνη και η ισολευκίνη είναι ισομερή με ταυτόσημη μάζα, η λυσίνη και η γλουταμίνη διαφέρουν κατά περίπου 0,036 Da, και τα D-επιμερή είναι απολύτως ισοβαρή με το σωστό προϊόν. Η επιβεβαίωση αλληλουχίας απαιτεί φασματομετρία μάζας δύο σταδίων, και ακόμη και εκεί η διάκριση λευκίνης από ισολευκίνη δεν είναι δεδομένη: χρειάζονται ειδικές τεχνικές θραυσματοποίησης, όπως η EThcD με καταγραφή διαγνωστικών ιόντων w, οι οποίες αναπτύχθηκαν ακριβώς επειδή η συμβατική θραυσματοποίηση δεν τα ξεχωρίζει ^[6]. Πρόκειται για ερευνητικού επιπέδου οργανολογία που πρακτικά δεν εμφανίζεται σε εμπορικό COA. Όταν λοιπόν το έγγραφο δεν αναφέρει MS/MS, η αλληλουχία παραμένει δήλωση του προμηθευτή, και η γραμμή «συμφωνεί» διαβάζεται σωστά μόνο με επίγνωση του τι αποδεικνύει μια συμφωνία μάζας και τι απλώς δεν αποκλείει.

Γιατί το LC-MS δεν είναι μέτρο καθαρότητας

Ένα COA που αναφέρει «καθαρότητα 99% κατά LC-MS» χρησιμοποιεί λάθος τη σωστή μέθοδο. Το ύψος ενός σήματος στη φασματομετρία μάζας δεν είναι ανάλογο της ποσότητας: εξαρτάται από την απόδοση ιοντισμού, η οποία διαφέρει από μόριο σε μόριο ανάλογα με το βασικό ή όξινο χαρακτήρα, την υδροφοβικότητα και την κατανομή φορτίων. Επιπλέον, ουσίες που συνεκλούονται με τον αναλύτη αλλάζουν την απόδοση σχηματισμού και εξάτμισης των σταγονιδίων και καταστέλλουν το σήμα — φαινόμενο τεκμηριωμένο ως καταστολή ιοντισμού και αντιμετωπίσιμο μόνο με καθαρισμό δείγματος, χρωματογραφικές αλλαγές ή εσωτερική πρότυπη ουσία ^[7]. Μια πρόσμειξη που ιοντίζεται φτωχά μπορεί να είναι άφθονη και σχεδόν αόρατη· μια πρόσμειξη που ιοντίζεται εξαιρετικά μπορεί να φαίνεται μεγαλύτερη από ό,τι είναι.

Ο σωστός καταμερισμός είναι απλός: ο ανιχνευτής UV —ή, για πεπτίδια χωρίς αξιοποιήσιμο χρωμοφόρο, ανιχνευτής φορτισμένου αερολύματος ή σκέδασης φωτός— δίνει τη βάση των εμβαδών, και ο φασματογράφος μάζας αποδίδει ταυτότητα σε κάθε κορυφή. Ο συνδυασμός δεν είναι πολυτέλεια: το ICH Q2(R2) ζητά, ως χαρακτηριστικό ειδικότητας, να τεκμηριώνεται ότι το σήμα του αναλύτη δεν επηρεάζεται από συνεκλουόμενα συστατικά — και ο συνήθης τρόπος να αποδειχθεί αυτό είναι ακριβώς η καθαρότητα κορυφής με ανιχνευτή συστοιχίας διόδων ή η επιβεβαίωση με ανίχνευση μάζας ^[3]. Μια κύρια κορυφή που στο UV φαίνεται ενιαία και στο εξαγόμενο ιοντικό χρωματογράφημα αποδεικνύεται δύο πράγματα είναι η κλασική περίπτωση όπου το ποσοστό ήταν πάντα λάθος.

Πού η μία μέθοδος καλύπτει το τυφλό σημείο της άλλης

Οι τυπικές προσμείξεις της σύνθεσης στερεάς φάσης δεν είναι τυχαίες: κάθε μία αφήνει προβλέψιμη υπογραφή, είτε στη μάζα είτε στον χρόνο κατακράτησης, και σπάνια και στα δύο. Ο παρακάτω πίνακας δείχνει πού κοιτάζει η κάθε μέθοδος για τις κατηγορίες που περιγράφει το κεφάλαιο 1503 ^[1].

Η τελευταία γραμμή είναι η σημαντικότερη και η λιγότερο κατανοητή: ούτε η HPLC ούτε η φασματομετρία μάζας μετρούν πόσο από τη σκόνη μέσα στο φιαλίδιο είναι πεπτίδιο. Αυτό είναι η περιεκτικότητα σε πεπτίδιο έναντι του μεικτού βάρους της σκόνης και προσδιορίζεται με ποσοτική ανάλυση αμινοξέων ή στοιχειακή ανάλυση αζώτου· η υγρασία απαιτεί ογκομέτρηση κατά Karl Fischer και οι υπολειμματικοί διαλύτες αέρια χρωματογραφία υπερκείμενου χώρου ^[1]. Δύο άψογα παραρτήματα HPLC και MS αφήνουν αυτά τα τρία πεδία εντελώς κενά.

Η καθαρότερη απεικόνιση της συμπληρωματικότητας είναι το ζεύγος στη μέση του πίνακα. Το D-επιμερές έχει ακριβώς την ίδια μάζα με το σωστό προϊόν και είναι εντελώς αόρατο στη φασματομετρία μάζας, αλλά συχνά διαχωρίζεται χρωματογραφικά. Η απαμιδωμένη μορφή, αντίθετα, μπορεί να συνεκλούεται σχεδόν πλήρως με την κύρια κορυφή και να είναι αόρατη στο UV, ενώ διακρίνεται αμέσως σε φάσμα υψηλής διακριτικής ικανότητας. Καμία μέθοδος δεν είναι η «καλύτερη»: η καθεμιά είναι τυφλή εκεί όπου η άλλη βλέπει.

Τι οφείλει να δείχνει ένα COA για κάθε μέθοδο

• Για την HPLC: πλήρεις παραμέτρους μεθόδου, το ίδιο το χρωματογράφημα με άξονες, πίνακα ολοκλήρωσης ανά κορυφή και αποτελέσματα καταλληλότητας συστήματος — όχι σκέτο ποσοστό.
• Για τη φασματομετρία μάζας: τεχνική ιοντισμού, θεωρητική μάζα με ρητή δήλωση μονοϊσοτοπικής ή μέσης, μετρούμενη μάζα, ανοχή σε Da ή ppm, και το ίδιο το φάσμα.
• Δήλωση για το αν η μάζα καταγράφηκε πάνω στην κύρια χρωματογραφική κορυφή ή σε χωριστή έγχυση του συνολικού δείγματος.
• Δήλωση επικύρωσης ή καταλληλότητας της αναλυτικής μεθόδου για τον σκοπό της, με τα χαρακτηριστικά που ορίζει το ICH Q2(R2) ^[3].
• Κριτήρια αποδοχής δίπλα σε κάθε μετρούμενη τιμή· χωρίς αυτά η ένδειξη «PASS» δεν συγκρίνεται με τίποτα.
• Ταυτοποίηση των μεγαλύτερων προσμείξεων όπου υπάρχει, έστω ως αποδιδόμενη μάζα και όχι μόνο ως ανώνυμη κορυφή ^[4].
• Ό,τι δεν μετρούν αυτές οι δύο μέθοδοι, δηλωμένο χωριστά: περιεκτικότητα σε πεπτίδιο, αντισταθμιστικό ιόν, υγρασία, υπολειμματικοί διαλύτες ^[1].

Πού η τεκμηρίωση είναι λεπτή

Αξίζει να ειπωθεί ρητά τι δεν γνωρίζουμε. Δεν υπάρχει δημοσιευμένη, ανεξάρτητη επισκόπηση της ποιότητας των COA στην αγορά ερευνητικών πεπτιδίων, επομένως κάθε ισχυρισμός για το «τι κάνουν συνήθως οι προμηθευτές» είναι εκτίμηση και όχι μέτρηση. Τα πρότυπα που αναφέρονται εδώ είναι φαρμακοποιιακά και ρυθμιστικά, γραμμένα για δραστικές ουσίες φαρμάκων ^[1][2][3][4], και η πρόσφατη κατευθυντήρια γραμμή του Ευρωπαϊκού Οργανισμού Φαρμάκων για τα συνθετικά πεπτίδια αντιμετωπίζει το προφίλ προσμείξεων ως αντικείμενο συστηματικής τεκμηρίωσης με ορθογώνιες μεθόδους, όχι ως έναν μοναδικό αριθμό ^[8]. Χρησιμεύουν ως λεξιλόγιο και ως πήχης σύγκρισης, όχι ως ισχυρισμός συμμόρφωσης.

Λεπτή είναι επίσης η γραμμή ανάμεσα σε αναλυτικό και βιολογικό συμπέρασμα. Η βιβλιογραφία που συνδέει συγκεκριμένες προσμείξεις με βιολογικά αποτελέσματα προέρχεται από πειράματα in vitro και από ανοσολογικές δοκιμασίες, όχι από μελέτες σε ανθρώπους, και δεν μεταφέρεται αυτόματα από το ένα πλαίσιο στο άλλο. Ένα COA είναι αναλυτικό έγγραφο και τίποτε παραπάνω: τεκμηριώνει τι μετρήθηκε σε ένα δείγμα μιας παρτίδας, με μια μέθοδο, σε μια ημερομηνία.

Το ελληνικό πλαίσιο: διαπίστευση, όχι έγκριση

Το ένα στοιχείο ενός COA που μπορεί να επαληθευτεί ανεξάρτητα, χωρίς εργαστήριο και χωρίς δείγμα, είναι η διαπίστευση του εργαστηρίου. Το διεθνές πρότυπο τεχνικής επάρκειας για εργαστήρια δοκιμών είναι το ISO/IEC 17025:2017 ^[9], το οποίο στην Ελλάδα κυκλοφορεί ως ΕΛΟΤ EN ISO/IEC 17025:2017 και η διαπίστευση χορηγείται από το Εθνικό Σύστημα Διαπίστευσης (Ε.ΣΥ.Δ.) ^[10]. Το κρίσιμο σημείο για το θέμα αυτού του κειμένου: η διαπίστευση δίνεται ανά μέθοδο και ανά πεδίο εφαρμογής. Ένα εργαστήριο διαπιστευμένο για προσδιορισμό καθαρότητας με HPLC δεν είναι αυτομάτως διαπιστευμένο για ταυτοποίηση με φασματομετρία μάζας, και το δημοσιευμένο πεδίο διαπίστευσης το δείχνει ρητά.

Και μια διευκρίνιση που προλαμβάνει τη συνηθέστερη παρανόηση: η διαπίστευση αφορά το εργαστήριο, όχι το προϊόν. Υλικό αποκλειστικά ερευνητικής χρήσης δεν είναι φάρμακο, δεν φέρει άδεια κυκλοφορίας από τον Εθνικό Οργανισμό Φαρμάκων (ΕΟΦ) ή από τον Ευρωπαϊκό Οργανισμό Φαρμάκων, και δεν εμπίπτει σε μονογραφίες της Ευρωπαϊκής Φαρμακοποιίας ^[8]. Ούτε το χρωματογράφημα ούτε το φάσμα μάζας αλλάζουν αυτό το καθεστώς· τεκμηριώνουν μόνο τι βρήκε ένα εργαστήριο σε ένα δείγμα.
